如何与HID设备通讯（二） 查看/参与此开源项目相关讨论


三、读写HID设备的步骤

　　读写HID设备步骤如下：

①、得到系统HID设备结构数组指针
②、对设备进行遍历
③、得到指定HID设备的句柄
④、readfile/writefile进行读写

　　下面分别对各步骤及其所涉及的相关API函数进行介绍。

1、得到设备句柄：这步用到的两面个主要API函数原型为：

A、通过以下函数


  1. VOID  HidD_GetHidGuid(OUT LPGUID  HidGuid    );

得到HID设备的GUID。

B、再通过以下函数


  1. HDEVINFO SetupDiGetClassDevs(
  2.   CONST LPGUID ClassGuid,
  3.   PCTSTR Enumerator,
  4.   HWND hwndParent,
  5.   DWORD Flags
  6. );

取得HID设备结构数组指针，以便下一步利用这个数组对所有HID设备进行遍列。

2、对设备进行遍历：遍历过程如下

A、首先执行以下函数：


  1. WINSETUPAPI BOOL WINAPI  SetupDiEnumDeviceInterfaces(
  2.     IN HDEVINFO  DeviceInfoSet,
  3.     IN PSP_DEVINFO_DATA  DeviceInfoData  OPTIONAL,
  4.     IN LPGUID  InterfaceClassGuid,
  5.     IN DWORD  MemberIndex,
  6.     OUT PSP_DEVICE_INTERFACE_DATA  DeviceInterfaceData);

运行此函数的主要目的是取得第一个参数DeviceInfoSet的填充值，又将此值作为以下函数


  1. BOOL SetupDiGetDeviceInterfaceDetail(
  2.     HDEVINFO DeviceInfoSet,
  3.     PSP_DEVICE_INTERFACE_DATA DeviceInterfaceData,
  4.     PSP_DEVICE_INTERFACE_DETAIL_DATA DeviceInterfaceDetailData,
  5.     DWORD DeviceInterfaceDetailDataSize,
  6.     PDWORD RequiredSize,
  7.     PSP_DEVINFO_DATA DeviceInfoData);

的第一个参数，以便取得这个函数的第三个参数DeviceInterfaceDetailData的填充值，然后利用这个值传递给CreateFile函数，此时CreateFile会返回一个指向HID设备的句柄，再根据以下函数


  1. BOOLEAN  HidD_GetAttributes(
  2.     IN HANDLE  HidDeviceObject,
  3.     OUT PHIDD_ATTRIBUTES  Attributes
  4.     );

取得此HID设备的属性（第二个参数的填充值），然后判断属性里的PID（Attributes->ProductID）和VID（Attributes->VendorID）是否是我们要查找的设备的PID和VID。PID和VID在下位机固件代码的设备描述符里提供（设备描述里的idProduct域和idVendor，参考百合电子工作室发表的文章《USB开发基础－－USB命令（请求）和USB描述符》一文中表4），当然您也可以通过一些工具查询得到PID和VID，您可以到USB组织官方网站www.usb.org下载这类工具。

3、根据得到的设备句柄利用ReadFile和WriteFile对设备进行读写操作。

　　百合电子工作室已经将以上步骤封装成了一个HID类（参考了其它一些实例代码），它能实现对指定PID和VID设备的查找，并实现了数据收发功能，同时具有设备拨插检测通知功能。点击这里下载

下面用实例说明如何使用这个类。

 四、读写HID设备实例

实例 1

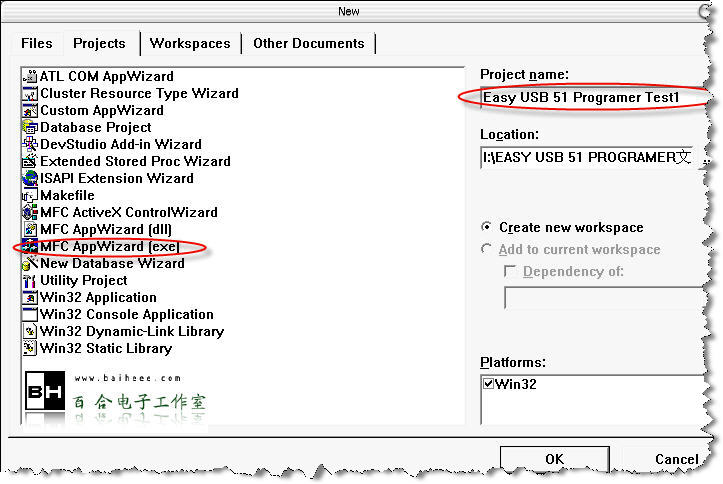

1、找开Visual C++ 6.0，新建一基于MFC的工程名为：Easy USB 51 Programer Test1。

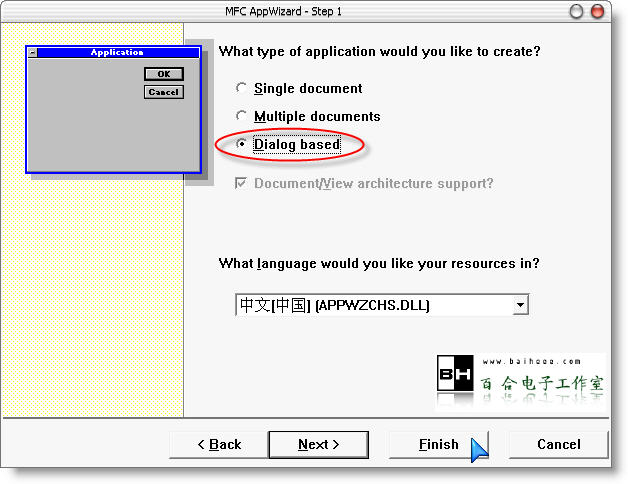

2、MFC AppWizard Step 1对话框中选择基于对话框的应用程序，然后点“Finish”按钮，如图所示：

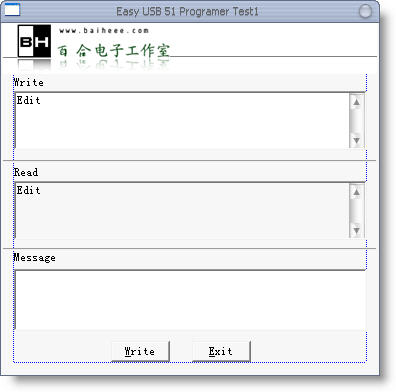

3、创建3个静态文本标签（Static Text），文本内容分别为：Write、Read和Message；创建两个文本框和一个列表框，ID分别为：IDC_EDIT_TX、IDC_EDIT_RX和IDC_LIST_MESSAGE；两个按钮ID和文本分别为：IDC_BTN_WRITE（Write）和IDCANCEL（Exit）。界面如下：

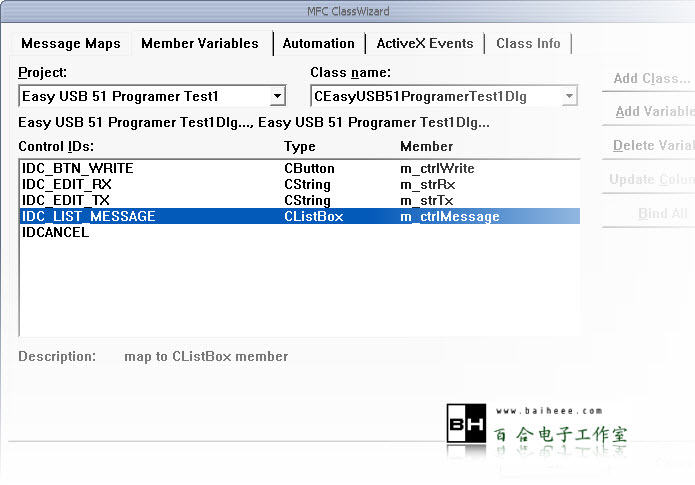

4、添加控件所对应的变量，如下图所示：

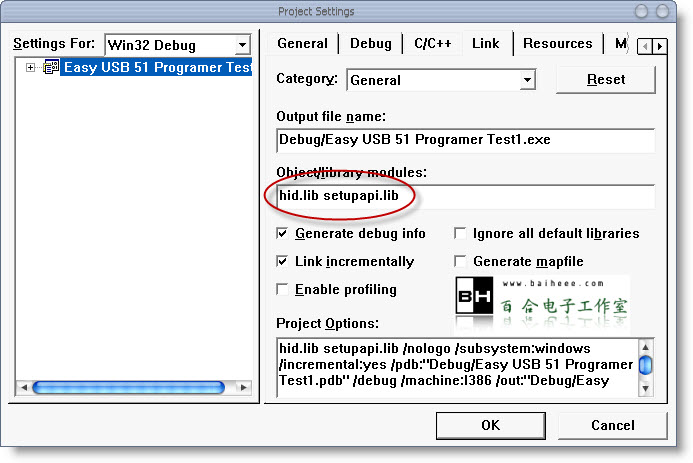

5、将Hid.c和Hid.h导入工程，并将“要用到的windows ddk里的几个文件”文件夹内的文件复制到工程所在目录，在Procect->Settings->Link页的“Object/Library moudles”设置中添加“hid.lib setupapi.lib”，如下图所示：

6、在stdafx.h文件中包含头文件语句前添加：#define WINVER  0x0500

7、修改Hid.c中的PID和VID宏定义来设置需要访问的HID设备，此处的PID和VID值分别为0x0666和0x0471：


  1. #define VID 0x0471
  2. #define PID 0x0666

8、在CEasyUSB51ProgramerTest1Dlg类中添加成员变量m_MyHidDevice，其定义如下


  1. CHid m_MyHidDevice;

当然您得包含头文件Hid.h。

9、在CEasyUSB51ProgramerTest1Dlg类的OnInitDialog函数中添加如下语句：


  1. m_MyHidDevice.m_hParentWnd = (HANDLE*) this->GetSafeHwnd( );
  2. if(m_MyHidDevice.FindHid())     //找到指定HID设备
  3. {
  4.     m_ctrlMessage.InsertString(-1,"My hid device detected");
  5. }
  6. else                            //没有找到指定HID设备
  7. {
  8.     m_ctrlMessage.InsertString(-1,"My hid device not detected");
  9.     m_ctrlWrite.EnableWindow(FALSE);    //禁用"write"按钮
  10. }

10、在CEasyUSB51ProgramerTest1Dlg的消息映射中（“BEGIN_MESSAGE_MAP(CEasyUSB51ProgramerTest1Dlg, CDialog)” 与 “END_MESSAGE_MAP()”之间）添加如下代码：


  1. ON_MESSAGE(WM_DEVICECHANGE, OnDeviceChange)

11、在CEasyUSB51ProgramerTest1Dlg类中添加成员函数：


  1. LRESULT OnDeviceChange(WPARAM wParam, LPARAM lParam);

12、成员函数OnDeviceChange的结构如下：


  1. LRESULT CEasyUSB51ProgramerTest1Dlg::OnDeviceChange(WPARAM wParam, LPARAM lParam)
  2. {
  3.
  4.     /* take the appropriate action for the message */
  5.     switch(LOWORD(wParam))
  6.     {
  7.
  8.         /* HID device arrival */
  9.         case DBT_DEVICEARRIVAL:
  10.         {
  11.             /* try to open a handle to the device */
  12.             if(m_MyHidDevice.FindHid()) /*此处必须调用FindHid()判断是否是“ 我”的HID设备插入USB口*/
  13.             {
  14.                 /*检测到指定的HID设备插入USB口*/
  15.                 /*您在这里可以添加其它功能代码*/
  16.             }
  17.             break;
  18.         }
  19.
  20.         /* HID device removal */
  21.         case DBT_DEVICEREMOVECOMPLETE:
  22.         {
  23.             if(!m_MyHidDevice.FindHid())    /*此处必须调用FindHid()判断是否是“ 我”的HID设备拨出USB口*/
  24.             {
  25.                 /*检测到指定的HID设备拨出USB口*/
  26.                 /*您在这里可以添加其它功能代码*/
  27.             }
  28.             break;
  29.         }
  30.     }
  31.
  32.     return true;
  33. }

13、这里为了实现在Message信息框里显示HID设备的拨插操作，现对OnDeviceChange函数作如下填充：


  1. LRESULT CEasyUSB51ProgramerTest1Dlg::OnDeviceChange(WPARAM wParam, LPARAM lParam)
  2. {
  3.
  4.     /* take the appropriate action for the message */
  5.     switch(LOWORD(wParam))
  6.     {
  7.
  8.         /* HID device arrival */
  9.         case DBT_DEVICEARRIVAL:
  10.         {
  11.             /* try to open a handle to the device */
  12.             if(m_MyHidDevice.FindHid()) /*此处必须调用FindHid()判断是否是“ 我”的HID设备插入USB口*/
  13.             {
  14.                 /*检测到指定的HID设备插入USB口*/
  15.                 /*您在这里可以添加其它功能代码*/
  16.                 unsigned short nIndex   = m_ctrlMessage.InsertString(-1,"My hid device detected");
  17.                 m_ctrlMessage.SetCurSel(nIndex);    //流动信息窗口
  18.                 m_ctrlWrite.EnableWindow(TRUE);     //启用"write"按钮
  19.             }
  20.             break;
  21.         }
  22.
  23.         /* HID device removal */
  24.         case DBT_DEVICEREMOVECOMPLETE:
  25.         {
  26.             if(!m_MyHidDevice.FindHid())    /*此处必须调用FindHid()判断是否是“ 我”的HID设备拨出USB口*/
  27.             {
  28.                 /*检测到指定的HID设备拨出USB口*/
  29.                 /*您在这里可以添加其它功能代码*/
  30.                 unsigned short nIndex   = m_ctrlMessage.InsertString(-1,"My hid device removed");
  31.                 m_ctrlMessage.SetCurSel(nIndex);    //流动信息窗口
  32.                 m_ctrlWrite.EnableWindow(FALSE);    //禁用"write"按钮
  33.             }
  34.             break;
  35.         }
  36.     }
  37.
  38.     return true;
  39. }

 14、对HID的读写可通过Hid类的成员函数WriteHid和ReadHid。以下是"write"按钮的响应函数，实现对HID设备的读写操作：


  1. void CEasyUSB51ProgramerTest1Dlg::OnBtnWrite()
  2. {
  3.     unsigned char ucTxBuffer[64];   //发送缓冲
  4.     unsigned char ucRxBuffer[64];   //接收缓冲
  5.
  6.     UpdateData(TRUE);
  7.
  8.     //判断发送框中内容是否超过64字节
  9.     if(m_strTx.GetLength()>64)
  10.     {
  11.         AfxMessageBox("发送字节数不能超过64个字节");
  12.     }
  13.
  14.     //准备发送缓冲区中的内容
  15.     for(int i=0; i<64 ; i++)
  16.     {
  17.         if(i <= (m_strTx.GetLength()-1) )
  18.             ucTxBuffer[i]   = m_strTx.GetAt(i);
  19.         else
  20.             ucTxBuffer[i]   = 0;
  21.     }
  22.
  23.     //写操作
  24.     m_MyHidDevice.WriteHid(ucTxBuffer,64);
  25.     //读操作
  26.     m_MyHidDevice.ReadHid(ucRxBuffer,64);
  27.
  28.     m_strRx     = ucRxBuffer;
  29.     UpdateData(FALSE);
  30. }

完成后的实际效果：

下载程序

下载源代码

实例 2

　　此例子需要用到扩展板：EXT-BOARD-A。实现功能为通过上位机设定 EXT-BOARD-A 上的8个发光二极管状态。

 1、命令及数据定义

　　下位机已经规定了每帧数据的长度为64个字节，我们现在需要对每一个字节的含义作出定义。在这个实例中，我们可作如下规定：每帧数据前5个字节为命令，命令后面紧跟数据（从第6个字节开始）。命令为ASCII编码，在此实例中只有一个命令“ENLED”，代表设备LED状态。命令后面的一个字节为数据，代表D0~D7八个LED的状态，后面的字节无意义。

2、修改下位机程序

　　修改main.c文件，其内容如下：


  1. /********************************Copyright (c)**************************************************
  2. **                               百合电子工作室
  3. **
  4. **
  5. **
  6. **                            http://www.baiheee.com
  7. **
  8. ** 文   件   名: main.c
  9. ** 最后修改日期: 2008年12月25日
  10. ** 描        述: 用户应用程序
  11. ** 版         　本: V6.0
  12. **********************************************************************************************************/
  13.
  14. //#include <at89x52.h>
  15. #include <reg51.h>
  16. #include "D12Config.h"
  17. #include "Descriptor.h"
  18. #include "Chap_9.h"
  19. #include "D12Driver.h"
  20. #include <string.h>
  21.
  22. main()
  23. {
  24.     unsigned char ucLedState;
  25.
  26.     if (Init_D12()!=0)                  //初始化D12
  27.         return;                         //如果初始化不成功,返回
  28.
  29.     IT0 = 0;                            //外部中断0为电平触发方式
  30.
  31.     EX0 = 1;                            //开外部中断0
  32.     PX0 = 0;                            //设置外部中断0中断优先级
  33.     EA = 1;                             //开80C51总中断
  34.
  35.     while(1)
  36.     {
  37.         usbserve();                     //处理USB事件
  38.         if(bEPPflags.bits.configuration)
  39.         {
  40.             //在这里添加端点操作代码
  41.
  42.             if(bEPPflags.bits.ep2_rxdone )  //主端点接收到数据(从主机发往设备的数据)
  43.             {
  44.                 bEPPflags.bits.ep2_rxdone       = 0;
  45.
  46.                 //判断是否是 ENLED 命令（EpBuf的前5个字节为”ENLED“）
  47.                 if(strncmp("ENLED",EpBuf,5)==0)
  48.                 {
  49.                     //取得LED状态设定值
  50.                     ucLedState  = EpBuf[5];
  51.
  52.                     //设定LED状态
  53.                     P0  = ucLedState;
  54.                 }
  55.             }
  56.         }
  57.     }
  58. }

 点击这里下载修改好的源代码

 3、上位机程序

　　通过实例1的学习，其实上位机程序的编写非常简单，所以在这里只贴出源代码。

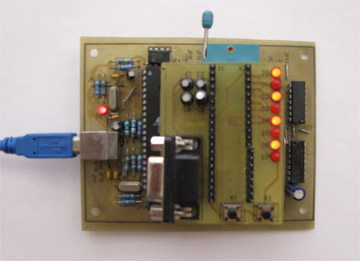

              上位机界面                                               LED的状态由上位机控制

 下载程序

 下载源代码
